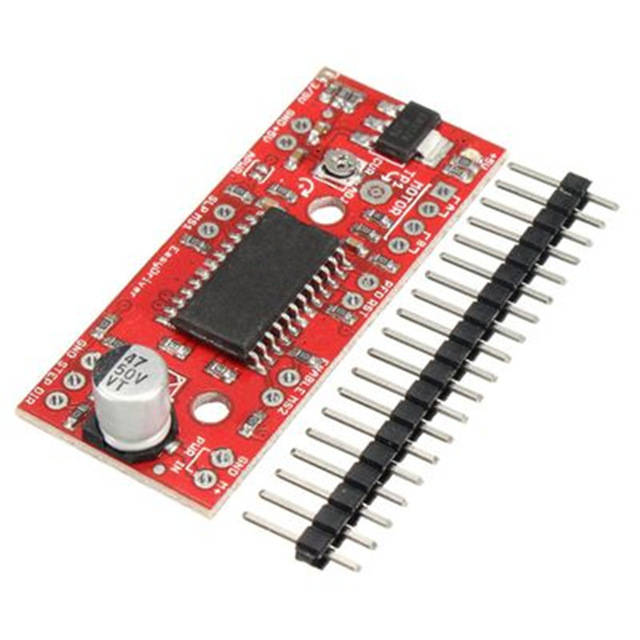

A3967 EasyDriver Shield stepping Stepper Motor Driver

Features:

• Die EasyDriver ist eine einfach zu schrittmotor-treiber verwenden,

• Kompatibel mit etwas eine ausgabe kann digital 0, um 5 V puls

• (Oder 0 bis 3,3 V puls wenn sie solder SJ2 geschlossen die EasyDriver).

• EasyDriver erfordert ein 7 V zu 30 V versorgung, um den motor und kann jede spannung von motor.

• Die EasyDriver hat eine an bord spannungsregler für die digitale schnittstelle dass zu 5 V oder 3,3 V.

• Verbinden eine 4-draht-telefonleitung schrittmotor und einem mikrocontroller und sie 's haben präzision motorsteuerung!

• EasyDriver sticks bi-polar motoren, und motoren verdrahtete als bi-polar. I. e. 4,6, oder 8 draht schrittmotoren.

• Auf diese version (v4.4) wir fixiert die seide fehler auf die min/max einstellung.

• MS1 und MS2 pins gebrochen zu ändern mikroschritt auflösung zu voll ist, hälfte, viertel und achten schritte (standardmäßig achten)

• Kompatibel mit 4, 6, und 8 draht schrittmotoren von jede spannung

• Einstellbare strom steuerung von 150mA/phase zu 750mA/phase

• Spannungsbereich von 7 V bis 30 V. höher die spannung, je höher die drehmoment bei hohen geschwindigkeiten

• Dies ist die neueste version von EasyDriver V4 co-entwickelt withBrian Schmalz.

• Es bietet viel mehr flexibilität und kontrolle über ihre schrittmotor, im vergleich zu ältere versionen.

• Die microstep wählen (MS1 und MS2) pins der A3967 sind gebrochen heraus so dass anpassungen mikroschritt auflösung.

• Die schlaf und ermöglichen pins sind auch gebrochen für weitere kontrolle.

• Hinweis: nicht anschließen oder trennen a motor während die fahrer eingeschaltet. diese verursachen bleibende schäden an die A3967 IC.

Specification:

• Hauptfarbe: Rot

• Bord größe: 47x20mm

• Pin header größe: 51x11mm

• Nettogewicht: 7g
